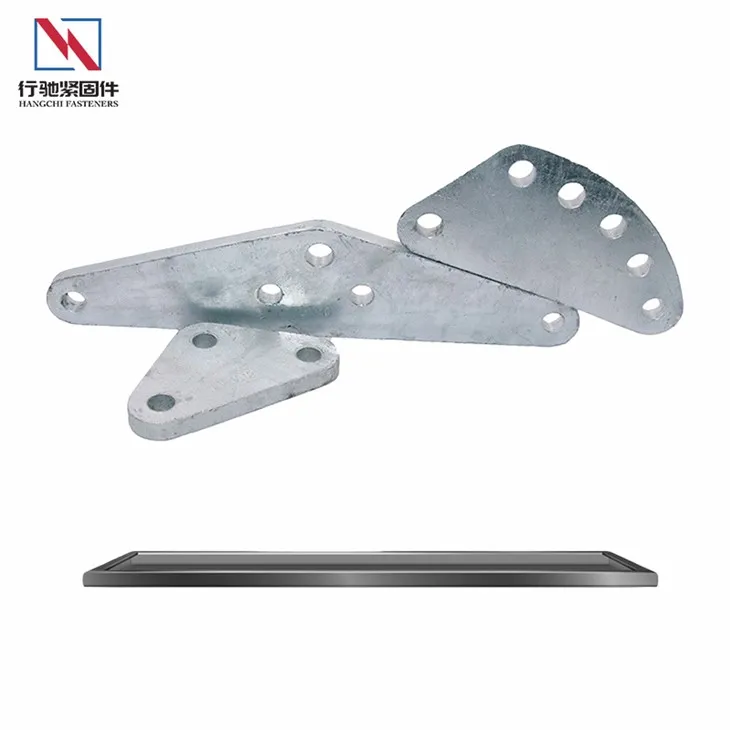

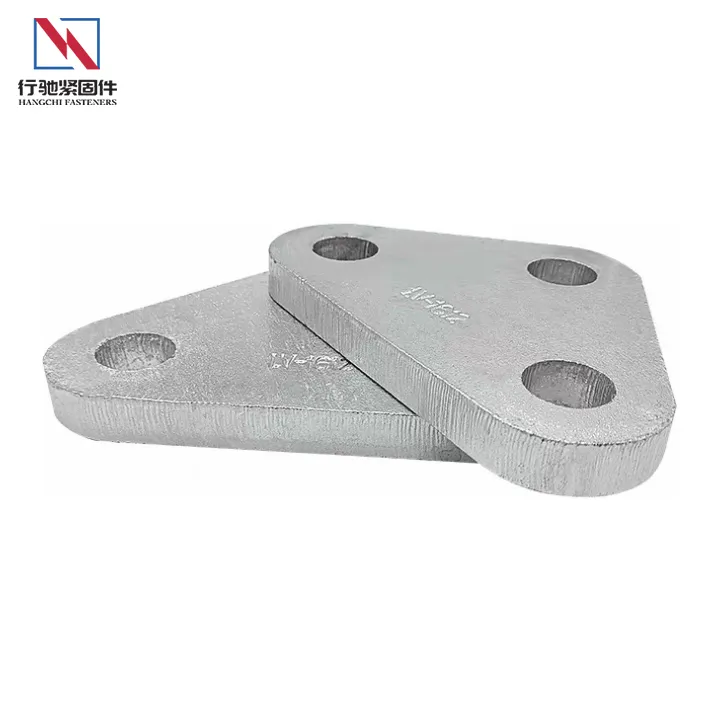

Il-Pjanċa tal-Madmad hija magħmula minn pjanċa tal-azzar ta'-qawwa għolja, iffurmata bil-qtugħ jew ittimbrar bil-lejżer, u ttrattata b'galvanizzar bis-sħana-dip jew kisi tat-trab biex ittejjeb ir-reżistenza għall-korrużjoni tagħha. Id-disinn tiegħu jinkludi toqob tal-boltijiet irranġati b'mod preċiż u strutturi ta 'rinfurzar. Il-pożizzjonijiet tat-toqob, il-ħxuna u d-dimensjonijiet ġenerali jistgħu jiġu personalizzati biex jissodisfaw rekwiżiti speċifiċi ta 'inġinerija. Il-prestazzjoni tal--tagħbija tal-prodott ġiet ivverifikata permezz ta' analiżi ta' elementi finiti u tappoġġja l-ittestjar ta' qabel l--assemblaġġ. Huwa komponent kritiku għall-appoġġ ta' konnessjonijiet kumplessi tal-ġarr ta' tagħbija-.

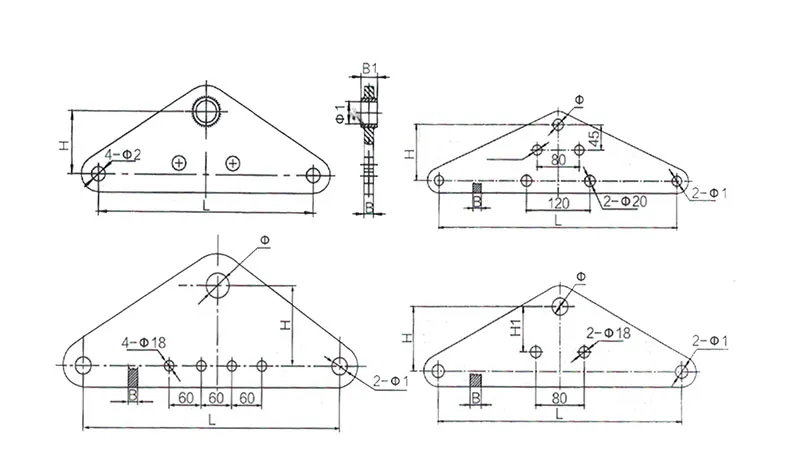

Parametri tal-Prodott

Mudell 85	Dimensjonijiet ewlenin (mm)						Tagħbija ta' tkissir nominali (kN)	Piż (kg)
	B	B1	Φ1	Φ2	H	L
L-1040	16		20	18	70	400	100	4.5
L-1240	16		24	18	70	400	120	4.7
L-1640	18		26	20	100	400	160	5.9
L-2140	16	26	30	20	100	400	210	7.0
L-2052	16	26	30	26	100	520	200	8.0
L-2055	16	26	30	24	200	550	200	11.8
L-2540	16	30	33	24	110	400	250	9.0
L-3040	18	32	39	26	110	400	300	10.0
L-4255	24	38	45	30	250	550	420	24.4
L-5040	30	38	45	33	110	400	500	14.8
L-6045	32	42	51	39	200	450	600	39.9
L-6050	32	42	51	39	250	500	600	29.8

Mudell tal-Grid tal-Istat	Dimensjonijiet ewlenin (mm)					Tagħbija ta' tkissir nominali (kN)	Piż (kg)
	B	Φ	Φ1	H
L-07-70/400	16	18	18	70	400	70	3.99
L-07-70/500	16	18	18	70	500	70	4.97
L-07-70/600	16	18	18	70	600	70	5.95
L-10-100/450	16	20	18	100	450	100	5.44
L-10-100/500	16	20	18	100	500	100	6.02
L-10-100/600	16	20	18	100	600	100	7.2
L-10-70/400	16	20	18	70	400	100	4.04
L-10-70/500	16	20	18	70	500	100	5.03
L-12-100/450	16	24	18	100	450	120	5.63
L-12-100/500	16	24	18	100	500	120	6.22
L-12-100/600	16	24	18	100	600	120	7.43
L-12-70/400	16	24	18	70	400	120	4.2
L-16-100/400	18	26	20	100	400	160	5.91
L-16-100/450	18	26	20	100	450	160	6.61
L-16-100/500	18	26	20	100	500	160	7.31
L-16-100/600	18	26	20	100	600	160	8.72

product-1-1

Mudell tal-Grid tal-Istat	Dimensjonijiet ewlenin (mm)					Tagħbija ta' tkissir nominali (kN)	Piż (kg)
	B	Φ	Φ1	H	L
L-07-120/400	16	18	18	120	400	70	5.35
L-07-120/500	16	18	18	120	500	70	6.61
L-10-120/500	16	20	18	120	500	100	6.68

Mudell tal-Grid tal-Istat	Dimensjonijiet ewlenin (mm)						Tagħbija ta' tkissir nominali (kN)	Piż (kg)
	H	H1	Φ	Φ1	B	L
L-10J-70/400	70	70	20	18	16	400	100	4.1
L-10J-70/500	70	70	20	18	16	500	100	5.09
L-16J-100/400	100	70	26	20	18	400	160	5.98
L-16J-120/500	120	70	26	20	18	500	160	8.15

Karatteristika tal-Prodott

Riġidità Għolja

Il-mudell tal-madmad, permezz tad-disinn strutturali uniku tiegħu, jipprovdi riġidità għolja, li hija kruċjali biex tinżamm l-istabbiltà u l-preċiżjoni tad-die waqt ittimbrar ta'-veloċità għolja.

Aġġustabilità

Meta mqabbla mal-mudelli monolitiċi, il-mudelli tal-madmad huma aktar faċli biex jaġġustaw jew jissewwew, li jgħin biex titjieb l-effiċjenza tal-produzzjoni u tnaqqas l-ispejjeż tal-manutenzjoni.

Adattat għal Dies ta 'preċiżjoni

Minħabba r-riġidità u l-aġġustament għolja tiegħu, il-mudell tal-madmad sar l-għażla mainstream fil-manifattura tad-die ta 'preċiżjoni, speċjalment adattata għall-produzzjoni ta' terminals, partijiet tal-ħardwer, u komponenti oħra b'rekwiżiti ta 'preċiżjoni għolja.

Dettalji tal-Produzzjoni

Għażla tal-Materjal

Materjali komunement użati jinkludu azzar li ma jissaddadx bħal 304, 304L, 316, u 316L, kif ukoll azzar tal-karbonju, titanju, azzar inossidabbli duplex, u Hastelloy, eċċ., Li jeħtieġ li jintgħażlu skond l-ambjent ta 'applikazzjoni speċifiku (bħal desulfurization, kokk, eċċ.).

Proċess ta' Produzzjoni

Dan it-tip ta 'ppakkjar huwa ġeneralment magħmul bl-ittimbrar ta' folji tal-metall f'forom korrugati u mbagħad immuntati f'diski regolari tal-ippakkjar. Matul il-produzzjoni, il-forma ġeometrika u l-eżattezza dimensjonali tal-korrugazzjonijiet għandhom jiġu żgurati biex tiġi ottimizzata d-distribuzzjoni tal-gass-likwidu u l-effiċjenza tat-trasferiment tal-massa.

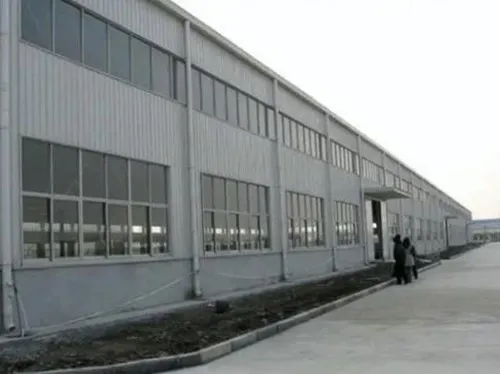

Produzzjoni -Skala Kbira

Il-fabbrika tagħna tista 'tipproduċi pakketti kbar b'dijametri sa 4.5 metri u għandha-kapaċitajiet ta' assemblaġġ fuq il-post, li teħtieġ standards għoljin għall-proċessi tal-produzzjoni u t-trasport.

Is-Servizz tagħna

Appoġġ tad-Disinn tad-Dettal tan-Node

Aħna nipprovdu disinn dettaljat ta 'l-għoqiedi tal-pjanċa tal-konnessjoni bbażati fuq tpinġijiet strutturali tal-klijenti, inkluża analiżi tal-istress, ottimizzazzjoni tal-mudell tat-toqob, u simulazzjoni u verifika tal-iskema ta' konnessjoni.

-Traċċabilità tal-Proċess Sħiħ

Aħna nimplimentaw-traċċabilità tal-barcode tal-proċess sħiħ mill-akkwist tal-materja prima sal-kunsinna tal-prodott lest, b'rekords traċċabbli tal-proċessi ewlenin biex nappoġġaw it-traċċabilità tal-kwalità.

Pre{0}}assemblaġġ u Provvista Integrata

Aħna nappoġġjaw l--assemblaġġ u l-provvista integrata tal-Pjanċi tal-Madmad b'boltijiet, woxers, u aċċessorji oħra li jaqblu, u nipprovdu ippakkjar kontra t--taħlit u servizzi ta' kunsinna bbażati fuq l-unità-.

Fuq-sit Ottimizzazzjoni tal-Adattabilità

Ibbażat fuq-feedback dwar l-installazzjoni tas-sit, nipprovdu titjib ta' rispons rapidu bħal-rfinar tal-pożizzjonijiet tat-toqob tal-Pjanċa tal-Madmad u iterazzjonijiet tal-ħxuna biex niżguraw kostruzzjoni bla xkiel.

FAQ

Q: Il-prodott jappoġġa l-personalizzazzjoni ta'-lottijiet żgħar?

A: Iva. Il-produzzjoni tal-lott jew tal-massa żgħira tista 'tiġi rranġata skont il-kwantità tal-ordni u r-rekwiżiti tal-proċess.

Q: Il-prodott jeħtieġ manutenzjoni regolari?

A: Ir-rekwiżiti ta 'manutenzjoni huma baxxi f'ambjenti statiċi jew ta' ġewwa normali. Għal applikazzjonijiet li jinvolvu tagħbijiet għoljin, vibrazzjoni jew ambjenti korrużivi ta 'barra, huwa rakkomandat li tiċċekkja regolarment l-issikkar tal-konnessjonijiet, il-korrużjoni tal-wiċċ, u kwalunkwe xedd fuq il-ħitan tat-toqba.
